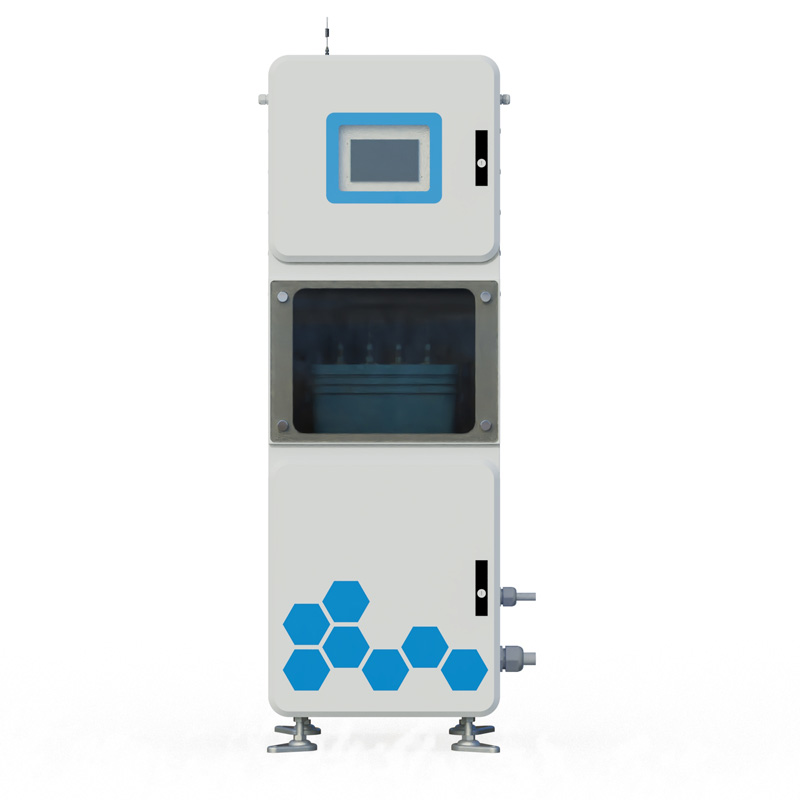

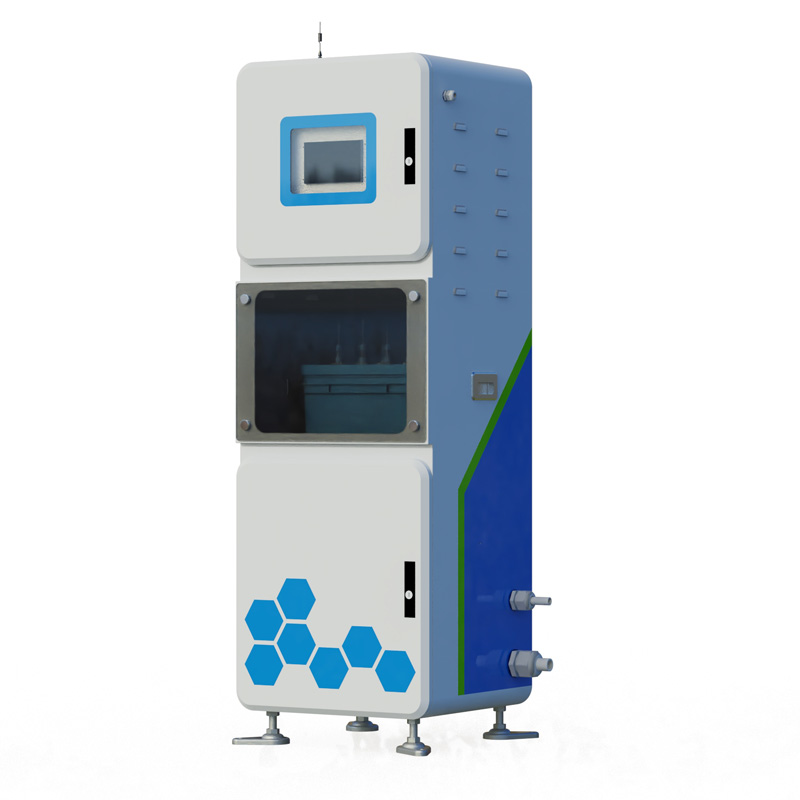

一、水質監測系統產品介紹

1.概述

水(shui)(shui)質(zhi)(zhi)監(jian)測(ce)(ce)(ce)(ce)系(xi)(xi)統又稱自動(dong)水(shui)(shui)質(zhi)(zhi)監(jian)測(ce)(ce)(ce)(ce)系(xi)(xi)統、水(shui)(shui)質(zhi)(zhi)在線(xian)分析(xi)儀，水(shui)(shui)質(zhi)(zhi)監(jian)測(ce)(ce)(ce)(ce)系(xi)(xi)統應用(yong)于河流湖庫監(jian)測(ce)(ce)(ce)(ce)、現代農(nong)業監(jian)測(ce)(ce)(ce)(ce)、污水(shui)(shui)水(shui)(shui)務(wu)監(jian)測(ce)(ce)(ce)(ce)、海洋環(huan)境(jing)監(jian)測(ce)(ce)(ce)(ce)、供水(shui)(shui)水(shui)(shui)務(wu)監(jian)測(ce)(ce)(ce)(ce)、地(di)下管(guan)網監(jian)測(ce)(ce)(ce)(ce)、智慧(hui)城市水(shui)(shui)環(huan)境(jing)監(jian)測(ce)(ce)(ce)(ce)等(deng)(deng)。QSZ04水(shui)(shui)質(zhi)(zhi)監(jian)測(ce)(ce)(ce)(ce)系(xi)(xi)統是基于物聯網技術的(de)綜合傳感器采集、顯示、分析(xi)系(xi)(xi)統，供水(shui)(shui)水(shui)(shui)質(zhi)(zhi)監(jian)測(ce)(ce)(ce)(ce)微系(xi)(xi)統，由穩流排氣單(dan)(dan)元(yuan)(yuan)(yuan)、分析(xi)測(ce)(ce)(ce)(ce)試單(dan)(dan)元(yuan)(yuan)(yuan)、系(xi)(xi)統控(kong)制單(dan)(dan)元(yuan)(yuan)(yuan)和(he)遠程(cheng)通(tong)訊單(dan)(dan)元(yuan)(yuan)(yuan)等(deng)(deng)組(zu)成，具(ju)備完善的(de)供電、防雷(lei)、網絡通(tong)訊等(deng)(deng)功能。

2.產品(pin)定位(wei)

QSZ04水質監測系統具有自動監測功能，一體化抽取式微型水質自動監測站主要監測(ce)項目為：PH、溫度(du)、濁度(du)、電導率、溶(rong)解氧(yang)、COD、氨氮(dan)、懸浮物、總氮(dan)等。它采用(yong)高度(du)集成(cheng)技(ji)術(shu)，在一個機柜內實現了自動水質監測(ce)功能。

水(shui)(shui)(shui)質監(jian)測(ce)系統(tong)可廣泛用于河流、城(cheng)市(shi)或村鎮(zhen)自來(lai)水(shui)(shui)(shui)廠(chang)、自來(lai)水(shui)(shui)(shui)輸水(shui)(shui)(shui)管(guan)網、自來(lai)水(shui)(shui)(shui)二次(ci)供水(shui)(shui)(shui)、用戶末梢、室(shi)內游泳池(chi)、大(da)型(xing)凈水(shui)(shui)(shui)設備(bei)和直飲(yin)水(shui)(shui)(shui)等(deng)水(shui)(shui)(shui)質在線監(jian)測(ce)，是水(shui)(shui)(shui)廠(chang)生產(chan)過程控制、水(shui)(shui)(shui)利水(shui)(shui)(shui)務管(guan)理、衛生監(jian)督等(deng)領域(yu)必(bi)不可少的(de)在線分析設備(bei)。

3.功(gong)能(neng)與特點

GPRS聯網4G

支持擴(kuo)展(zhan)RJ45聯網

支持擴(kuo)展傳感器遠傳

支持LED屏顯示7.0寸觸(chu)摸控制屏

支持擴(kuo)展安(an)卓屏顯示(shi)、存儲

擴(kuo)展安卓屏(ping)支持(chi)2G數據存(cun)儲、U盤數據導出

支持一路RS485 modbus-RTU協議從站

支持多通道RS485 modbus-RTU傳感器擴展

配套物聯網(wang)數據(ju)展示、存儲(chu)、分析平臺

平臺支持TCP短鏈(lian)接、HTTP協議(yi)等多種協議(yi)數據(ju)轉發

二、水質監(jian)測系(xi)統系(xi)統組(zu)成

供(gong)水(shui)(shui)水(shui)(shui)質監測(ce)微系統由供(gong)電單(dan)元(yuan)(yuan)、水(shui)(shui)泵控制單(dan)元(yuan)(yuan)、分析測(ce)試(shi)單(dan)元(yuan)(yuan)、顯示單(dan)元(yuan)(yuan)、水(shui)(shui)泵單(dan)元(yuan)(yuan)和遠程通訊單(dan)元(yuan)(yuan)及集成箱(xiang)主體單(dan)元(yuan)(yuan)組成。

1.供電單(dan)元(yuan)

電源(yuan)AC220V。

2.水泵控制單元

智能(neng)型(xing)自吸泵最高(gao)揚程:25m開口流量:1.8m3/h

3.分(fen)析測試單元

分析測試單(dan)元，主(zhu)要(yao)由pH、溶解氧、電導率、濁度(du)、ORP、溫(wen)度(du)傳感器構成，通(tong)過螺(luo)紋或(huo)緊配固定件固定于流通(tong)池上(shang)，傳感器主(zhu)要(yao)參數如下(xia)：

型號	名稱	測量范圍	原理	測量精度	分辨率	是否標配	備注
S3	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01	√	帶溫補
S7	電導率	0~10000uS/cm	接觸式電極法	±1.5%；±0.1°C	1uS/cm	√	帶溫補
S8	溶解氧	0~20mg/L	熒光壽命法	±2%，±0.3℃	0.01mg/L	√	帶溫補

注意：傳(chuan)感(gan)器安裝(zhuang)時不(bu)能倒置或者(zhe)水平安裝(zhuang)，至少傾斜15度角(jiao)以上安裝(zhuang),以上水質傳(chuan)感(gan)器工作環境0-50℃，<0.3Mpa

4.顯示單(dan)元

多參數(shu)監(jian)測儀(yi)，安裝于柜(ju)門處，進行數(shu)據采集、解析、顯示、通訊、數(shu)據保存操作，

安(an)卓版本：4.4.2·CPU：四核Cortex?-A7·RAM/ROM：512M/4G·屏幕：7寸電容(rong)觸屏·供電：12V/1A·支持(chi)(chi)U盤擴展，支持(chi)(chi)內存卡擴展

5.遠程通訊

RS485接(jie)口MODBUS-RTU通(tong)訊(xun)協議出廠設備地址(zhi)6十進制(zhi)支(zhi)持03功能(neng)碼讀取數據

6. 設備箱主體(ti)單元

安裝方式	機柜落地是安裝，基座。
外形尺寸	1684mm*560mm*510mm 50-100mm可調
外殼材質	216不銹鋼。
防護等級	IP54
供電	市電AC220V
進水口	4分PE管
出水口	6分凈水器PE管
排污口	4分凈水器軟管，（也可手動定期排污）
自吸泵	電機功率:200W
	額定電壓:AC220V/50hz
	水泵尺寸210*145*245/mm
	最大吸程:8m；最高揚程:25m
	開口流量: 1.8m3/h
