一、水流量監測系統產品簡介

水流(liu)(liu)量(liang)(liang)(liang)監(jian)測(ce)系(xi)統又(you)稱明渠流(liu)(liu)量(liang)(liang)(liang)監(jian)測(ce)站，水流(liu)(liu)量(liang)(liang)(liang)監(jian)測(ce)系(xi)統分(fen)布于河、渠兩岸，利用多(duo)普勒(le)效應測(ce)量(liang)(liang)(liang)水流(liu)(liu)速度(du)和(he)流(liu)(liu)量(liang)(liang)(liang)的設(she)備，實現數據遠程采集、傳輸和(he)設(she)備控制，具有接觸式測(ce)量(liang)(liang)(liang)、高精度(du)、可靠性強等優點。

水流量監測系統主要由多普勒流速儀、數據采集、通信網絡和軟件平臺四部分組成組成，多普勒流速儀是在自然水體中測量水的流速、流量的傳感器。多普勒流量計分為傳感器、主機兩部分。

傳感(gan)器(qi)有兩個(ge)換(huan)能(neng)器(qi)，一(yi)個(ge)發射(she)，一(yi)個(ge)接收。當傳感(gan)器(qi)正(zheng)對(dui)著水流方向(xiang)，也就是逆流測量的前提下：

1.水流(liu)靜止(zhi)情況下，接收到的頻(pin)率跟發射頻(pin)率一(yi)樣(yang)。

2.流速(su)越快(kuai)，接(jie)收傳感(gan)器接(jie)收到的頻率(lv)越快(kuai)，會(hui)高于(yu)發射的頻率(lv)。

3.流速越慢(man)(man)，接(jie)收傳感器接(jie)收到的(de)頻率(lv)越慢(man)(man)，但是會(hui)高于發射的(de)頻率(lv)。

當傳感器順(shun)著水(shui)流方向測量的前提下：

1.水流靜止(zhi)情況下，接(jie)收到的頻率(lv)(lv)跟發射(she)頻率(lv)(lv)一(yi)樣。

2.流(liu)速越快，接收傳(chuan)感器(qi)接收到的頻率越快，但(dan)是會低于發射的頻率。

3.流速(su)越慢，接收傳感器接收到的頻率越慢，但是(shi)會低于發射的頻率。

從上面這個就可以通過硬件(jian)和軟件(jian)計算(suan)出水(shui)流(liu)流(liu)速和水(shui)流(liu)方向(xiang)。

二、水流量監(jian)測系(xi)統工作原理

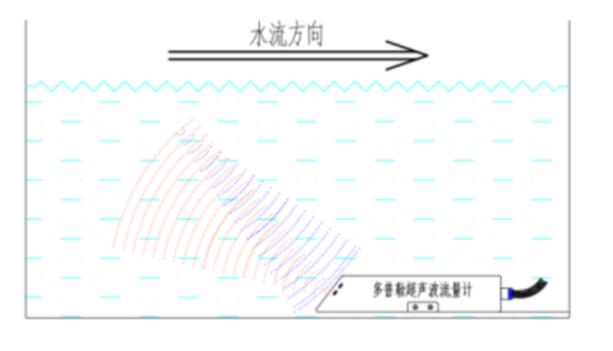

產品流(liu)(liu)速(su)測量(liang)(liang)基于多(duo)普(pu)勒效(xiao)應，探頭斜向上發出一束超(chao)聲波，當超(chao)聲波接(jie)觸到流(liu)(liu)體(ti)(ti)中的(de)雜質或氣泡時會使反射的(de)超(chao)聲波產生多(duo)普(pu)勒頻(pin)移Δf，多(duo)普(pu)勒頻(pin)移Δf正比于流(liu)(liu)體(ti)(ti)流(liu)(liu)速(su)，通過(guo)測量(liang)(liang)多(duo)普(pu)勒頻(pin)移Δf即可測量(liang)(liang)出流(liu)(liu)體(ti)(ti)的(de)流(liu)(liu)速(su)V。

產(chan)品基于壓力傳感器測量(liang)液位，通過(guo)設定的渠道參數可自動計算流體截面積(ji)S，基于速度面積(ji)法(fa)，即可測量(liang)液體的流量(liang)Q。

Q = V × S

產品特點

l采(cai)用(yong)超聲多普勒(le)原理(li)測量流速、測量，精度高,環境限制小；

l采用速度面積法測量流(liu)量，無需建(jian)設堰槽(cao)，施(shi)工成本(ben)低(di)；

l高集成度(du)，支持流速、液位(wei)、瞬時流量、累計流量、溫度(du)同時測(ce)量；

l自帶(dai)溫度傳感(gan)器(qi)，補(bu)償水溫對聲速(su)的影響；

l內嵌(qian)圓形(xing)、矩形(xing)、梯(ti)形(xing)、三角(jiao)形(xing)等多種管道模型(xing)，調(diao)試(shi)便(bian)捷；

l仿生(sheng)學外觀設計(ji)，有效減少(shao)垃(la)圾遮(zhe)擋；

l低功(gong)耗設計(ji);工作(zuo)電(dian)流小于25mA;適用電(dian)池(chi)或太陽(yang)能供電(dian)。

三、水流量監測系統參數指標

四(si)、水流(liu)量(liang)監測(ce)系統使用方法(fa)

1、安裝要求

水(shui)(shui)質要求：依(yi)據測(ce)量原理(li)，待測(ce)水(shui)(shui)體需含有一定微小雜質或氣泡(pao)，但(dan)水(shui)(shui)中漂浮物不(bu)易過多(duo)，避免干擾(rao)。

水體流態(tai)要(yao)求：應安裝在具(ju)有固(gu)定斷(duan)面的(de)順(shun)直段(duan)下游，順(shun)直段(duan)長度最好(hao)是渠道(dao)水力半徑的(de)5-10倍（順(shun)直段(duan)越長測量精度越高），且這一(yi)距離范圍內不得有過流阻擋物（如水閘、堰(yan)等），以(yi)保證(zheng)探頭前(qian)段(duan)水流流態(tai)的(de)均勻穩定。

2、 水流(liu)量監測系統安裝示圖

五、水(shui)流量監測系統云(yun)平臺介紹

1.CS架(jia)構軟(ruan)件(jian)平(ping)臺，支持(chi)手機(ji)、PC瀏覽器(qi)直接觀測、無需額外安裝軟(ruan)件(jian)。

2.支持多(duo)帳號(hao)、多(duo)設備登錄

3.支(zhi)持實時數據(ju)展示與(yu)歷(li)史數據(ju)展示儀表(biao)板

4.云服(fu)務器(qi)、云數據存儲，穩定可靠，易(yi)于(yu)擴展，負載均衡。

5.支持短信報(bao)警及閾值設置

6.支持地圖顯(xian)示(shi)、查看(kan)設(she)備信息。

7.支持數據曲線分析

8.支持數據導出表格形式

9.支持數(shu)據轉發，HJ-212協議，TCP轉發，http協議等。

10.支持(chi)數據后處理功能

11.支持外置運行javascript腳本
