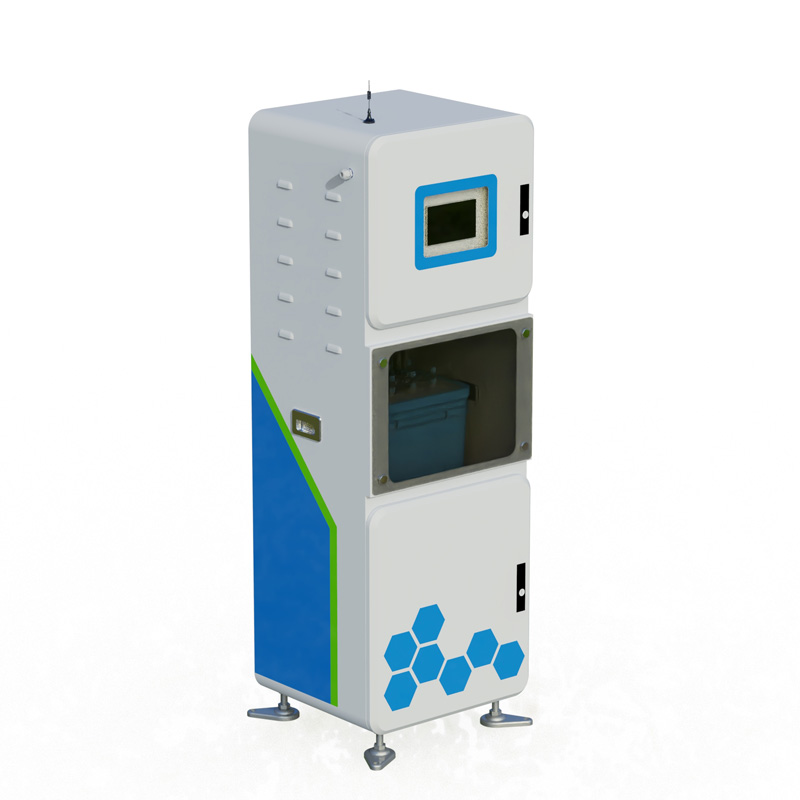

一、水質取水監測平臺產品介紹

1.概述

水(shui)質取(qu)水(shui)監測(ce)平臺又稱水(shui)源地水(shui)質監測(ce)設備(bei)，水(shui)質取(qu)水(shui)監測(ce)平臺主要應用于水(shui)流較為(wei)湍(tuan)急或是(shi)不易采(cai)用浸入式(shi)監測(ce)設備(bei)安裝的場所，取(qu)水(shui)平臺所監測(ce)的數據(ju)(ju)均為(wei)無(wu)流速(su)水(shui)樣數據(ju)(ju)。QSZ1水(shui)質取(qu)水(shui)監測(ce)平臺是(shi)基于物聯網(wang)(wang)技術的綜合傳感器(qi)采(cai)集(ji)、顯示、分(fen)析(xi)系(xi)統(tong)，供水(shui)水(shui)質監測(ce)微系(xi)統(tong)，由穩流排氣(qi)單(dan)元(yuan)、分(fen)析(xi)測(ce)試(shi)單(dan)元(yuan)、系(xi)統(tong)控制單(dan)元(yuan)和遠(yuan)程通(tong)訊單(dan)元(yuan)等(deng)組成，具(ju)備(bei)完善的供電(dian)、防雷(lei)、網(wang)(wang)絡通(tong)訊等(deng)功能。

2.產品定位

QSZ1水質取水監測平臺具有自動監測功能，一體化抽取式微型水質自動監測站主(zhu)要監(jian)測(ce)項目為：PH、溫度、濁度、電(dian)導(dao)率、溶解氧、COD、氨氮(dan)(dan)、懸浮物、總氮(dan)(dan)等。它采(cai)用(yong)高度集(ji)成技術，在一個機柜內實現了自動水(shui)質(zhi)監(jian)測(ce)功能。

水(shui)(shui)(shui)(shui)(shui)質取水(shui)(shui)(shui)(shui)(shui)監測平臺可(ke)廣泛用于河(he)流、城市或村鎮自(zi)(zi)來(lai)水(shui)(shui)(shui)(shui)(shui)廠(chang)、自(zi)(zi)來(lai)水(shui)(shui)(shui)(shui)(shui)輸水(shui)(shui)(shui)(shui)(shui)管(guan)網(wang)、自(zi)(zi)來(lai)水(shui)(shui)(shui)(shui)(shui)二次供水(shui)(shui)(shui)(shui)(shui)、用戶(hu)末梢、室(shi)內(nei)游(you)泳池、大型(xing)凈水(shui)(shui)(shui)(shui)(shui)設備(bei)和直飲水(shui)(shui)(shui)(shui)(shui)等水(shui)(shui)(shui)(shui)(shui)質在線監測，是水(shui)(shui)(shui)(shui)(shui)廠(chang)生產(chan)過程(cheng)控(kong)制、水(shui)(shui)(shui)(shui)(shui)利(li)水(shui)(shui)(shui)(shui)(shui)務(wu)管(guan)理、衛生監督等領域必不可(ke)少(shao)的在線分析設備(bei)。

3.功能與特點

GPRS聯網(wang)4G

支持擴展RJ45聯網

支持擴(kuo)展傳(chuan)感器(qi)遠傳(chuan)

支持LED屏顯(xian)示(shi)7.0寸觸摸控制屏

支(zhi)持擴展安卓屏(ping)顯(xian)示(shi)、存儲(chu)

擴展(zhan)安(an)卓屏支持2G數據(ju)存儲、U盤(pan)數據(ju)導出

支持一路RS485 modbus-RTU協議從(cong)站

支持多通(tong)道(dao)RS485 modbus-RTU傳感器擴展

配套物聯網數據展示、存(cun)儲、分析平(ping)臺

平臺支持TCP短鏈(lian)接、HTTP協(xie)議等多種協(xie)議數據轉發

二、水質取水監測平臺系統組成(cheng)

供(gong)水(shui)水(shui)質監(jian)測(ce)微系統由供(gong)電單元(yuan)(yuan)、水(shui)泵(beng)(beng)控制單元(yuan)(yuan)、分析測(ce)試單元(yuan)(yuan)、顯(xian)示單元(yuan)(yuan)、水(shui)泵(beng)(beng)單元(yuan)(yuan)和遠程(cheng)通(tong)訊單元(yuan)(yuan)及集成箱主體單元(yuan)(yuan)組成。

1.供電單元

電源AC220V。

2.水泵控(kong)制單元(yuan)

智能型自吸泵最高(gao)揚程:25m開口流量(liang):1.8m3/h

3.分析測試單元

分析測(ce)試單元，主(zhu)要由(you)pH、溶解氧、電導率、濁(zhuo)度(du)、ORP、溫度(du)傳感器構(gou)成，通(tong)過螺紋或緊配固定件固定于流通(tong)池(chi)上，傳感器主(zhu)要參(can)數如下：

型號	名稱	測量范圍	原理	測量精度	分辨率	是否標配	備注
S1S	cod	0~1000mg/L	UV254吸收法	±5%，±0.3℃	0.1mg/L		cod濁度一體；帶刷子自清潔，帶溫補
	濁度	0~400NTU	散射光法	±1%，±0.3℃	0.1NTU
S2	水硬度	0～1000.0mg/L	接觸式電極法	讀數的±10%；±0.3℃	0.1mg/L
S3	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01		帶溫補
	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01
S5	氨氮	0~1000mg/l	離子選擇電極法	讀數的10%,±0.5℃	0.01mg		氨氮pH一體式；帶溫補
	pH	0~14（ph）	電化學（鹽橋）	±0.1PH;±0.1℃	0.01
S6	ORP	-1500mv~1500mv	電化學（鹽橋）	±6mv	1mV
S7	電導率	0~10000uS/cm	接觸式電極法	±1.5%；±0.1°C	1uS/cm		帶溫補
S7H	高量程電導率	0～30000μS/cm	接觸式電極法	±1.5%；±0.1°C	1uS/cm		高量程電導率TDS鹽度一體式傳感器；帶溫補
	TDS	0-10000ppm	接觸式電極法	±1.5%；±0.1°C	1ppm
	鹽度	0-10000ppm	接觸式電極法	±1.5%；±0.1°C	1ppm
S8	溶解氧	0~20mg/L	熒光壽命法	±2%，±0.3℃	0.01mg/L		帶溫補
S9	濁度	0~1000NTU	散射光法	±1%，±0.3℃	0.1NTU		帶溫補
S10	懸浮物	0~2000mg/L	散射光法	±5%（取決于污泥同質性）	0.1mg/L
S11S	污泥濃度	0～20.000g/L	散射光法	±5%（取決于污泥同質性）	0.001g/L		帶刷子自清潔
S15S	葉綠素	0~400ug/L	熒光法	R2>0.999	0.01ug/L		帶刷子自清潔；帶溫補
S16S	藍綠藻	0～200.0Kcells/mL	熒光法	R2＞0.999	0.1Kcells/mL		帶刷子自清潔
S17S	水中油	0～60ppm	熒光法	0.1ppm	0.01ppm		帶刷子自清潔
S20	透明度	50～1000mm	散射光法	±5%（取決于污泥同質性）	1mm		帶溫補
S21	水溫	?20℃~85℃	高精度數字傳感器	±0.1℃	0.1℃

注意：傳感(gan)器(qi)(qi)安裝時不能倒置或(huo)者水(shui)平安裝，至少傾斜15度角以(yi)上安裝,以(yi)上水(shui)質傳感(gan)器(qi)(qi)工作環境0-50℃，<0.3Mpa

4.顯示單元

多(duo)參(can)數監測(ce)儀(yi)，安裝(zhuang)于柜門處(chu)，進行數據采集、解(jie)析、顯示、通訊、數據保存操(cao)作，

安卓版本：4.4.2·CPU：四核Cortex?-A7·RAM/ROM：512M/4G·屏幕：7寸電容(rong)觸屏·供電：12V/1A·支持(chi)U盤(pan)擴展，支持(chi)內存卡擴展

5.遠程通訊

RS485接(jie)口MODBUS-RTU通訊協議出廠設備地址(zhi)6十進制支(zhi)持03功能(neng)碼讀取數據

6. 設備(bei)箱(xiang)主體單元

安裝方式	機柜落地是安裝，基座。
外形尺寸	1684mm*560mm*510mm 50-100mm可調
外殼材質	216不銹鋼。
防護等級	IP54
供電	市電AC220V
進水口	4分PE管
出水口	6分凈水器PE管
排污口	4分凈水器軟管，（也可手動定期排污）
自吸泵	電機功率:200W
	額定電壓:AC220V/50hz
	水泵尺寸210*145*245/mm
	最大吸程:8m；最高揚程:25m
	開口流量: 1.8m3/h
